在CAD绘图的过程中，难免会出现与其他软件的交互，今天主要说说CAD与Word和Excel的交互。

CAD图形或表格复制到WORD、EXCEL的步骤

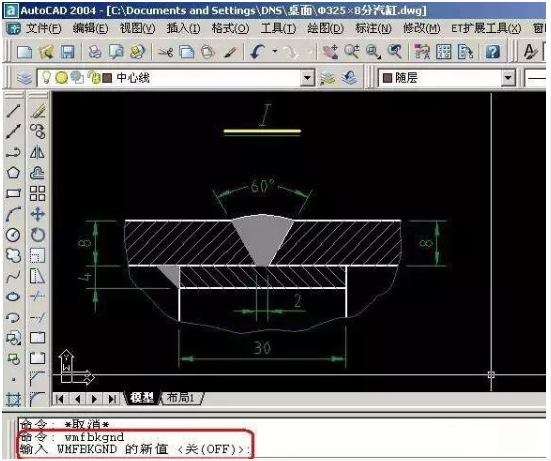

1、更改CAD系统变量WMFBKGND值为OFF，使CAD背景为透明，如果想让复制的图形是黑白的，可以在图层管理器里面把图层颜色改为白色（7号）；

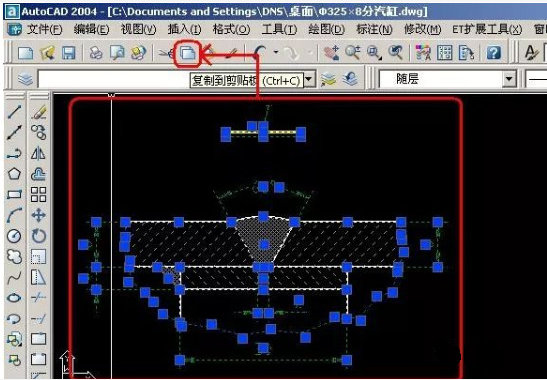

2、选择需要复制的图形，用“复制”工具进行复制；

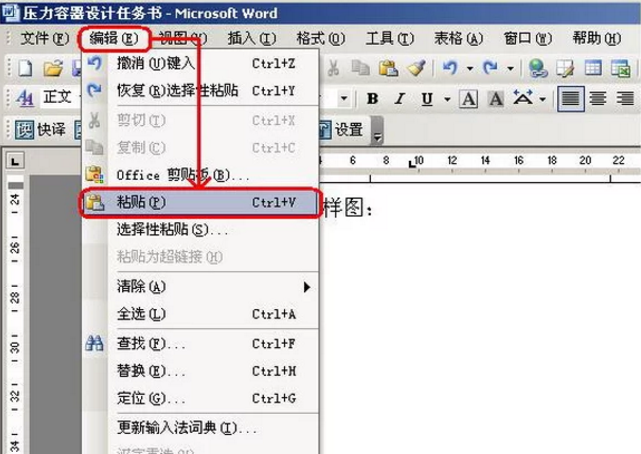

3、切换到WORD或EXCEL，激活需要粘贴的区域，然后选择“编辑”—“粘贴”；

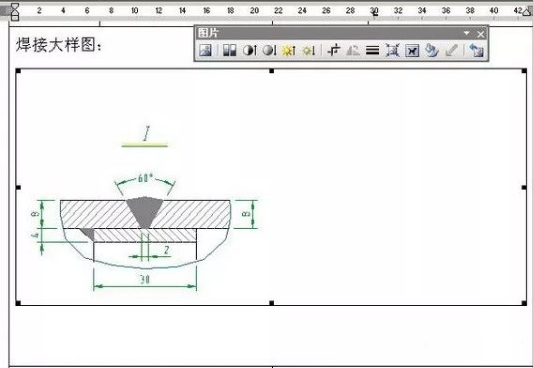

4、粘贴最初的效果如下图；

5、利用“图片裁剪”把图形空白区域剪掉，然后用拖对角的方法把图形缩放到合适的大小；

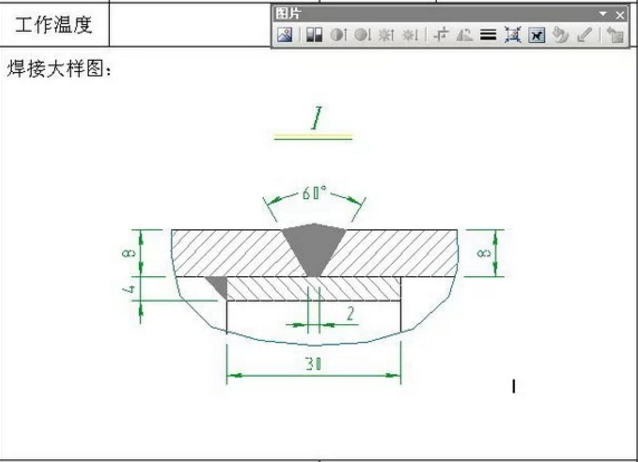

6、裁剪和缩放后的效果如下图；

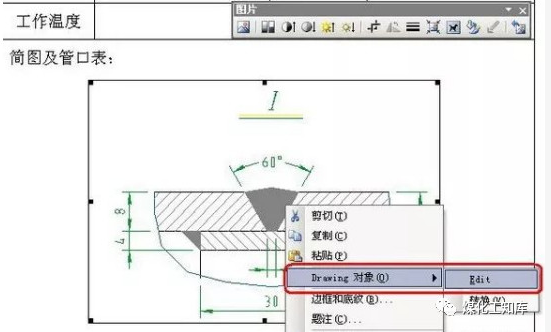

7、如图形需要修改，可按下图的方法回到CAD进行修改即可；

8、看到网上很多人说贴进来的是空白的，这个是高版本的WORD造成的，其实已经复制过去了，只是视窗显示问题，请按第7步打开dwawing对象，然后双击滚轮，保存下再试试。

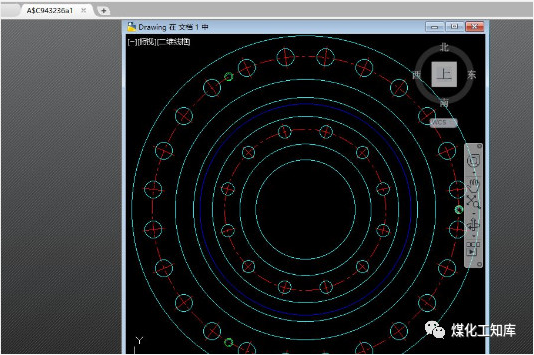

这个时候你会发现图形显示出来了，但是有时候比较别扭，因为我们的DWG常常是最大化的，复制时图形两边都有空的，没有满屏，那么我一般做法是把DWG的视窗变为浮动，然后手动调整视窗的大小，再次保存就好了。

请看下图。当然你也可以按第7步图片中下一个选项将drawing转换成图形，这样做操作起来更方便，只是当你以后要再次编辑这个DWG时无法在WORD中直接打开DWG了。我一般是不转换图片。

复制到EXCEL的方法也同上。

WORD、EXCEL图形或表格复制到CAD的步骤

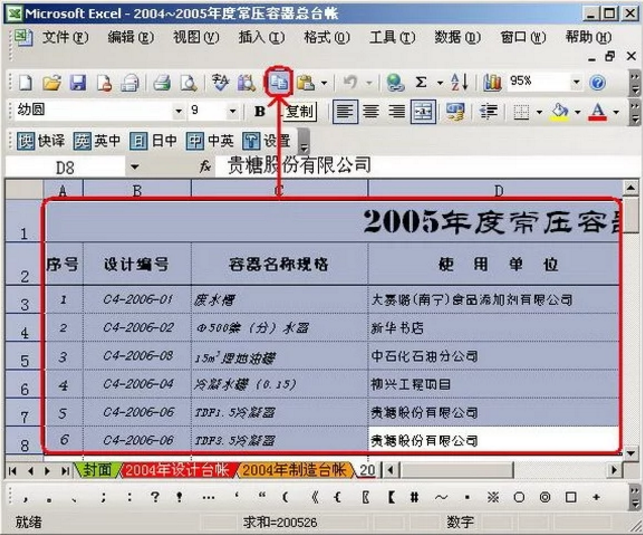

1、选择需要复制的图形或表格，用“复制”工具进行复制；

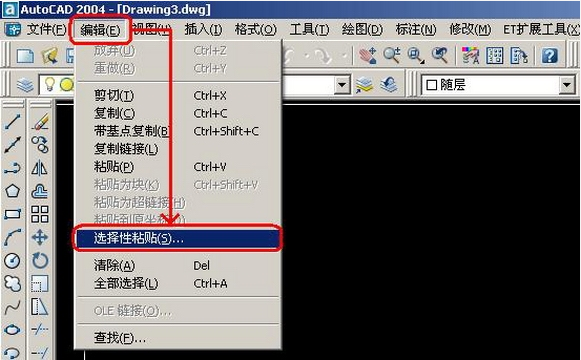

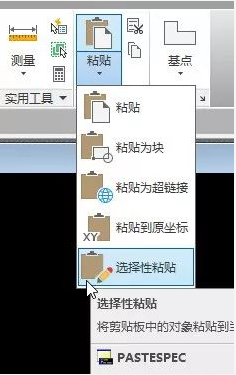

2、切换到CAD程序，然后选择“编辑”—“选择性粘贴”；高版本CAD在“默认”“剪贴板”“粘贴”下拉选项里面

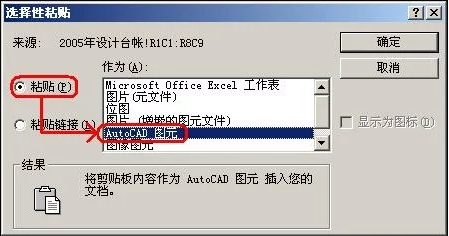

3、选择粘贴为“AutoCAD图元”，这样做的目的是粘贴后可以在CAD里编辑；

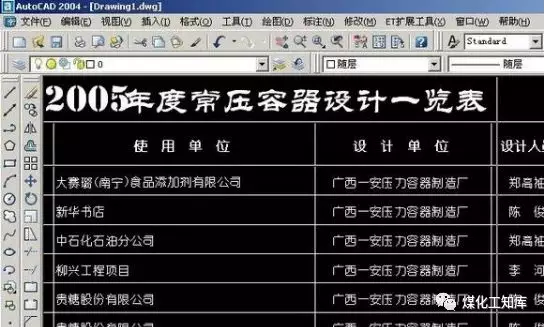

4、选择粘贴插入点，粘贴后效果如下图；

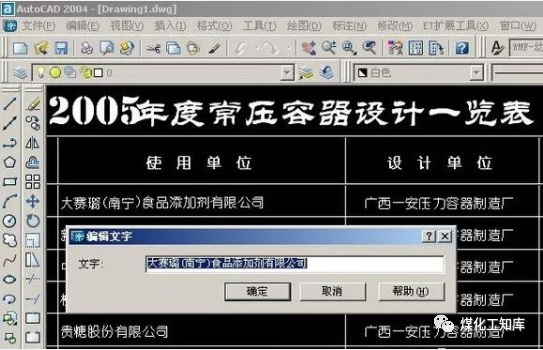

5、粘贴后的线条或文字可以在CAD直接编辑，如下图；

CAD到Office补充几点：

CAD图粘贴到Word、Excel、PowerPoint、Publisher都可以用这个方法。

1、线条宽度——建议采用多段线设定线条宽度，因为线宽粘贴后宽度只有宽窄两种，不美观；

2、比例问题——如果有可能，尽量采用1:1绘制，这里的1:1是打印比例，也就是需要打印为10mm的，就绘制成10个图形单位，这样既可以控制出图比例，又可以控制线条宽度；

3、背景颜色——2002可以在布局空间（一般布局空间的背景是白色）复制，2004、2005、2006直接复制就行了，无需修改背景颜色。
