压力管道类别与级别

发布时间:2019-12-03

点击量：1810 次


压力管道类别与级别


一、ANSI / ASME B31.3对输送流体的分类

美国国家标准ASME压力管道规范ANSI / ASME B31.3（以下简称 B31.3）根据被输送流体的性质和泄漏时造成的后果，将化工厂和炼油厂管道输送的流体分为D 类、M类和性质介于二者之间的第三类流体。

D类流体不易燃、无毒，并且在操作条件下对人类肌体无害；设计压力不超过150lbf/in2（1.05MPa）；设设计温度在-20ºF（-29℃）至366ºF（186℃）之间。M类流体有剧毒，在输送过程中如有少量泄漏到环境中，被人吸入或接触人体时能造成严重的和难以治疗的伤害，即使迅速采取措施也无法挽救。流体类别确定后即可按ANSI / ASME B31.3的有关章节具体要求对该流体的管道进行设计、施工和检验。

二、中石化对压力管道的类别划分

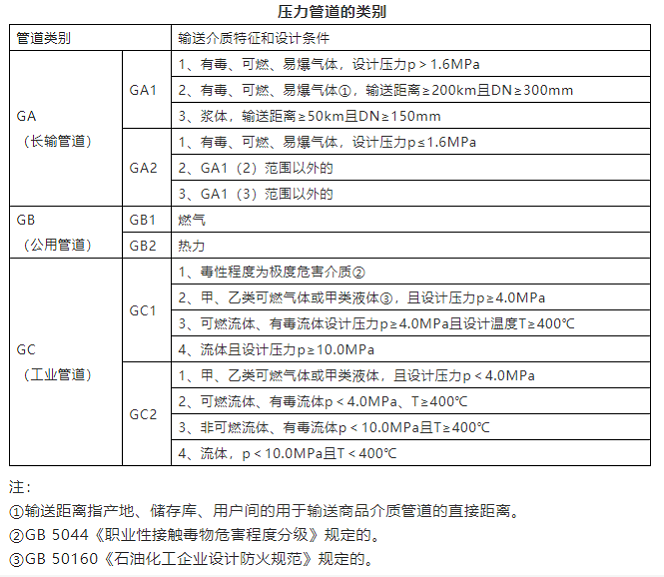

1、中国石化关于《压力管道设计资格类别级别认可和安装单资格实施细则》，对压力管道的类别划分如下表所示。
