快速使用CAD新模板攻略

                           ——写给设计院网新会员们

新会员们，你们好！欢迎加入设计院网平台！作为一名新会员，想要融入设计院网成为老朋友，可能需要一段磨合期，在此期间，我们逐步熟悉并了解彼此。也许您最开始接到的任务，只是简单的储罐或固定管板热交换器，通过设计院网设备设计技术团队考核，得到业主认可后，将继续加深合作，慢慢了解您所擅长的设计任务，增加设计难易程度，也许还会有针对性的给您分配定向任务，随着时间的推移，您对设计院网出图深度、绘图模式有了足够多的了解，您也将可以胜任各种校对任务，从简单到复杂………也许这需要一定的时间，非常感谢小伙伴们给我们足够的信任、耐心和理解。

通常情况下，每个单位都有自己的设计风格，一套图纸，老员工一看，就能判断这是不是自己单位的图纸。压力容器设计人员一般都有一套自己的设计风格，时间久了，用习惯了，出图效率高，正确率也高。但往往设计院网接到的设计任务，要按设计院网或业主指定的设计模板，小编很理解大家变换设计风格带来的崩溃和忧伤，调整格式需要耗费一定时间，那么问题来了，如何快速、简易、高效的使用CAD新模板呢？设计院网设备设计的小编双鱼为大家总结了以下几个步骤：

一 先将指定的字体放入CAD安装目录下的Font文件中；

二 小编建议直接在样图中设计，直接在样图中设计，直接在样图中设计，重要的事情说三遍，这样最好，不容易出错。如果您不愿意，那么打开样图，新建CAD文件，可将样图复制到CAD文件中，这样线型可在CAD文件中完整显示；

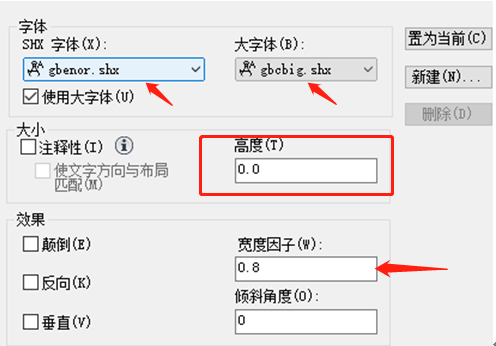

三 打开文字样式，删除字高并置为当前，如下图：

四 设置

1 图纸按比例1:1，图框放大

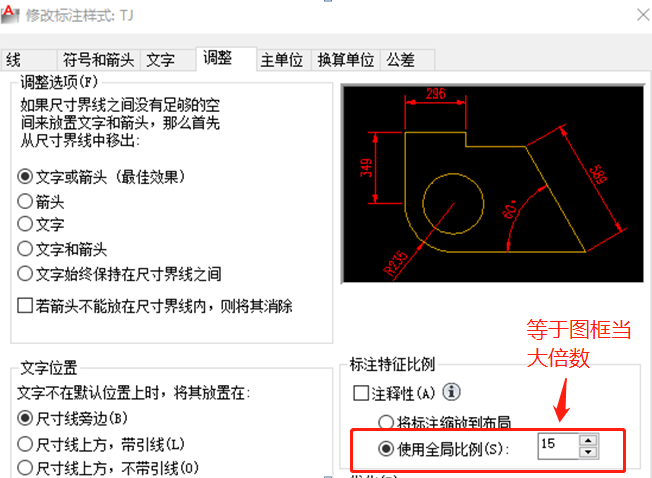

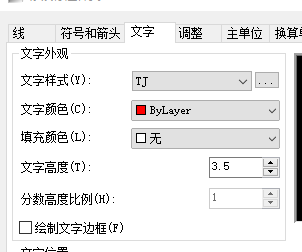

打开标注样式，找到样图指定的标注样式，字高选择3.5（举例，下同），根据图框的放大倍数输入标注样式中的全局比例，将标注样式置为当前，可标注总图尺寸。零件图确定图框放大倍数后，打开刚才的标注样式，以此为模板新建标注样式，全局比例调整为零件图图框放大倍数，这样可将总图与零件图放在一个CAD文件中，方便对照和修改。字体样式和标注样式的设置如下图：

2 图框按比例1:1，图纸缩小

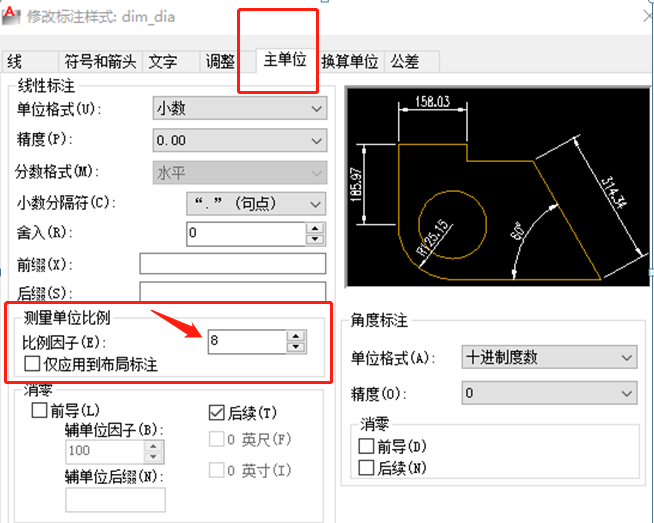

方法1：打开标注样式，文字选择刚才文字样式，字高3.5，总图出好后确定图纸的缩小倍数，根据缩小倍数调整标注样式中主单位的比例因子，并将所选标注样式置为当前，即可标注总图尺寸。同样，零件图确定比例后，打开总图标注样式，以此为模板新建标注样式，主单位比例因子调整为零件图的缩小倍数，可将总图与零件图放在一个CAD文件中。如下图：

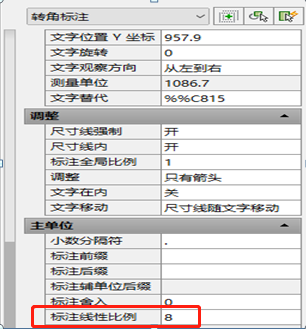

方法2：打开标注样式，找到指定标注样式，字高选择3.5，关闭标注样式，标注尺寸，Ctrl+1打开特性表，修改特性表中的线型比例。根据图纸缩小倍数输入线型比例即可。如下图：

以上内容，希望能对大家有所帮助。大家如有不同的意见或更快捷的方法，欢迎踊跃留言，我们会真诚听取大家的意见。

一般我们都会发送详细且比较有针对性的样图，设计时应严格按照样图，字体、样式、图层等跟样图统一 (业主只给定图框时，我们也会给统一要求)。曾有小伙伴怼设计院网，“你们要求太高了，字高是4还是3.5，打出来差不多，图层什么颜色，打出来不都是黑白的” ？还有人认为，按不按比例的，数对了就行，NO！NO! NO！压力容器设计是一项严谨的工作，“做设计”和“做好设计”，是两码事，“做完”和“做好”的区别，也许就是你和别人人生的差别哦。

最后，希望大家都用心去做那个“做好”的人，相信您一定会收获满满。
