天然气井的开发生产中，井控和HSE要求较采油井要更加严格，其中一个重要的部分就是井下完井工具起主要密封作用的封隔器的气密封性能。
V0等级认证的产品除了合理的产品设计和精细严格的生产制造之外，室内测试系统建设以及测试体系的建立也是非常重要的环节之一。V0级别封隔器等级认证性能测试系统主要用于V0及以下API等级认证试验，并制作封隔器额定性能包络线图，与测试报告文件包作为申请该项产品V0级别认证的重要支持部分。
那么就让我们来认识一下V0级别封隔器等级认证性能测试系统。

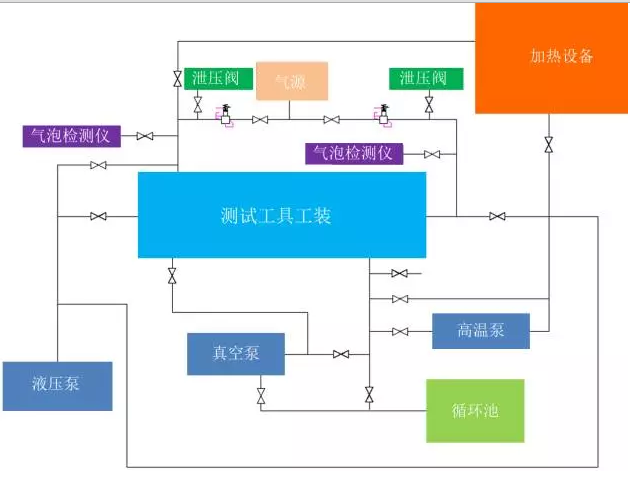

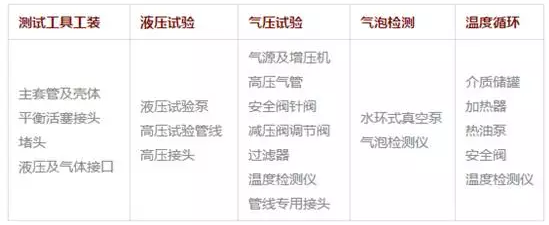

用于V0级测试认证的系统结构，同时可兼具V0等级以下比如V1-V3等级测试认证。测试系统主要由测试工具工装，液压试验、气压试验、气泡检测、温度循环系统等组成。系统结构以及各子系统主要设备参考以下表格。
在以上各个子系统里，需专门设计测试工具工装，来实现工具安装固定坐封，实现各种测试条件，并验证测试结果。在工装上预留了用于试验的管线接头可以在实验中连接相应的试验管线进行试验。可在常温、高温、低温等情况下进行相应的压力试验（气压/液压）。

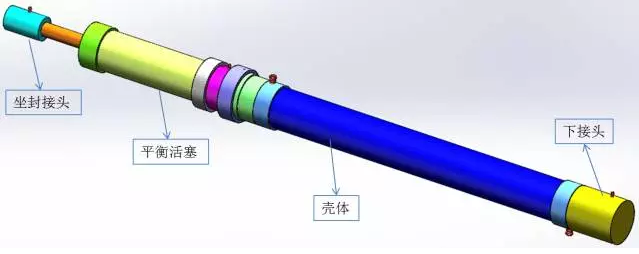

测试工具工装示意图

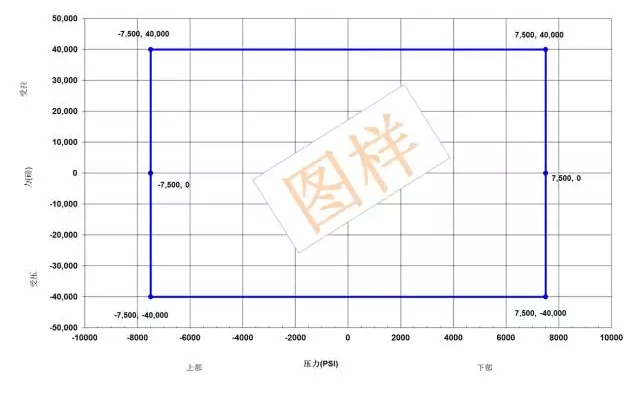

在完成各项指定测试后，形成测试报告，并依据测试结果制作封隔器性能包络线图。以下是以一个压力级别7500 psi，40,000磅剪切脱手的液压坐封可回收封隔器为例的图样。
