非等比例缩放（参照放大图形）

发布时间:2019-09-02

点击量：1730 次

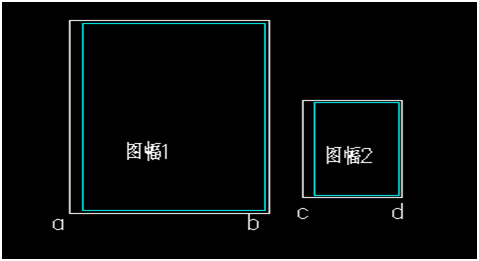

下面介绍如何将一个图形放大或缩小到与另一个已知图形相同大小（需要两个图形为相似图形，如CAD的图框）。如下图，想要将图1放大到与图2相同大小：


操作方法1如下：

1.选取图幅1；

2.输入命令sc，回车（或空格）；

3.指定基点选择a点，输入命令r（参照缩放）；

4.指定长度，点击图幅1的a点与b点；

5.指定新长度，点击图幅2的c点与d点。

这样就可以把图幅1缩放为图幅2的大小了。

操作方法2如下：

1. 点开特性命令；

2.  确定图幅1的ab长度，确定图幅2的cd长度；

3.  选择缩放命令，比例输入cd长度/ab长度。

这样就可以把图幅1缩放为图幅2的尺寸了。
应用：将图框放大到与目标图框大小一致，而不管图框与目标图框的缩放比例为多少。在实际应用中如需将明细栏的内容同时缩放，用操作2的方法更为实用。
