球阀的安装及维修方法

发布时间:2019-09-02

点击量：1767 次

球阀安装：

1、必须确认管路和阀操作前已经清洗过了。

2、阀门的执行机构操作根据输入信号的大小带动阀杆旋转完成：正向旋转1/4圈(900)时，阀关断。反向旋转1/4圈(900)时，阀开启。

3、当执行机构方向指示箭头与管线平行时，阀门打开；箭头与管线垂直时，阀门关闭。

球阀维修：

有更长的使用寿命和免维护时间，将取决于几个因素：正常的工作条件下，保持和谐的温度/压力比，以及合理的腐蚀数据

注意：球阀在关闭状态下，阀体内的流体压力依然存在

维修前，拆下管线压力并使阀门处于打开位置

维修前，断开电源或气源

维修前，将执行机构与支架脱离

1、填料锁紧

如果填料涵处在微漏馅时，须锁紧阀杆螺母。

注意：不要锁紧，通常要锁定1 / 4环至1环，泄漏将停止。

2、更换阀座和密封件

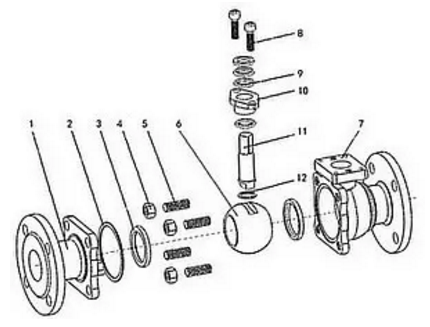

A、拆卸

让阀处于半开位置，冲洗阀内外可能存在的危险物质。

关闭球阀，拆除两侧法兰的螺栓和螺母，并从管道彻底移除阀门。

依序拆卸驱动装置-执行机构、连接支架、防松垫圈、阀杆螺母、蝶形弹片、格南、耐磨片、阀杆填料。

拆卸体盖连接螺栓和螺母，阀盖与阀体分离，并拆下阀盖垫片。

确认阀球在“关断”位置，这可以将其较容易的从阀体拿出，然后拆下阀座。

由阀体中孔向下轻推阀杆直到完全取出，然后取出O型圈及填料环。

注意：请谨慎操作，以避免划伤阀杆表面和阀门的填料密封。

B、重新组装

清洗和检查被查下的零件的部分，强烈推荐用备用零件包更换阀座和阀盖垫片和密封件。

按拆装顺序相反进行组装。

用规定的扭矩，交叉锁紧法兰螺栓。

用规定的扭矩，锁紧螺母。

安装执行机构后，通过旋转阀杆带动阀芯旋转相应的输入信号，使阀门至开启和关闭的位置。

如果可能的话，在安装管道后，根据标准对阀门的密封压力测试和性能测试。
